§ 3.10. производство и использование электрической энергии

Основные составные части электрической сети

Электроэнергетической сетью (Рис. 5) называется совокупность электроустановок для передачи и распределения электрической энергии, состоящая из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, работающих на определенной территории.

Рисунок 5 — Электрическая сеть, и электроустановки для передачи и распределения электрической энергии

Все встречающиеся на практике схемы представляют собой сочетания отдельных элементов — фидеров, магистралей и ответвлений.

Электрические сети, в свою очередь, подразделяются на магистральные электрические сети и распределительные электрические сети.

К магистральным сетям относятся все высоковольтные линии электропередач (ЛЭП), к распределительным – ЛЭП мощностью ниже 110 кВ. Виды электрических сетей представлены на рисунке 6.

Рисунок 6 — Виды электрических сетей

Сети связаны между собой трансформаторными и распределительными подстанциями. Для обеспечения установленных требований, энергосистемы оборудуют специальными диспетчерскими пунктами, оснащёнными средствами контроля, управления, связи и специальными схемами расположения электростанций, линий передач и понижающих подстанций.

Электрические сети делятся по:

• напряжению;
• степени подвижности;
• назначению;
• роду тока и числу проводов;
• схеме электрических соединений:

а) разомкнутые (нерезервированные). Схемы разомкнутых сетей представлена на рисунке 7.

Рисунок 7 — Схемы разомкнутых сетей: а — радиальные (нагрузка только на конце линии); б — магистральные (нагрузка присоединена к линии в разных местах)

б) замкнутые (резервированные) (Рис. 8).

Рисунок 8 — Схемы замкнутых сетей: а — сеть с двухсторонним питанием; б — кольцевая сеть; в — двойная магистральная линия; г сложнозамкнутая сеть (для питания ответственных потребителей по двум и более направлениям)

Магистральные схемы электроснабжения применяются в следующих случаях:

• а) когда нагрузка имеет сосредоточенный характер, но отдельные узлы ее оказываются расположенными в одном и том же направлении по отношению к подстанции и на сравнительно незначительных расстояниях друг от друга, причем абсолютные величины нагрузок отдельных узлов недостаточны для рационального применения радиальной схемы;
• б) когда нагрузка имеет распределенный характер с той или иной степенью равномерности.

По конструкции: электропроводки (силовые и осветительные), токопроводы — для передачи электроэнергии в больших количествах на небольшие расстояния, воздушные линии — для передачи электроэнергии на большие расстояния, кабельные линии — для передачи электроэнергии на далекие расстояния в случаях, когда сооружение ВЛ невозможно.

Наибольшее распространение для местных распределительных сетей получили радиальные, магистральные, смешанные (радиальномагистральные) и петлевые схемы.

При радиальной схеме электроснабжения каждая линия является как бы лучом, соединяющим узел сети (подстанцию, распределительный пункт) с единственным потребителем.

При магистральной схеме электроснабжения одна линия — магистраль — обслуживает, как указано, несколько распределительных пунктов или приемников, присоединенных к ней в различных ее точках.

Смешанные схемы распределительных местных сетей применяются при различном расположении потребителей относительно ЦП и сочетаются принципы построения как радиальной, так и магистральных схем.

К электрическим сетям предъявляются следующие требования: надежность, живучесть и экономичность.

Надежность — основное техническое требование, под которым понимается свойство сети выполнять свое назначение в пределах заданного времени и условий работы, обеспечивая электроприемники электроэнергией в необходимом количестве и надлежащего качества.

Живучесть электрической сети — это свойство выполнять свое назначение в условиях разрушающих воздействий в том числе и в боевой обстановке при воздействиях средств поражения противника.

Экономичность — это минимум затрат на сооружение и эксплуатацию сети при условии выполнения требований надежности и живучести.

Производство электроэнергии

К сожалению или к счастью, электроэнергия — это продукт человеческого труда, которы невозможно получить напрямую — его надо произвести. Производят электроэнергию из первичных источников энергии, например нефть, уголь, газ, уран, энергия солнца, текущей и падающей воды, ветра и т.д. Производство электроэнергии происходит на электростанциях. На электростанциях энергия вырабатывается генераторами, которые приводятся в дейтсвие за счет тепловых двигателей либо других средств (например ветра или воды).

Первые электростанции в основном использовали гидроэнергию и уголь. Современное производство энергии использует более разнообразные источники 0 уголь, газ, атомная энергия, ветер, нефть, солнечная энергия, гидроэнергия, энергия приливов и другие типы. Однако, по-прежнему доля угольных электростанций в мировой электроэнергетике преобладает. Количество произведенной электроэнергии является одним из важнейших показателей уровня развития страны и ее экономики, точно также как и другие показатели, например ВВП страны.

Динамика мирового производства электроэнергии с 1890 года:

• 1890 год — 9 млрд кВТ-час
• 1900 год — 15 млрд кВТ-час
• 1914 год — 37,5 млрд кВТ-час
• 1950 год — 950 млрд кВТ-час
• 1960 год — 2300 млрд кВТ-час
• 1970 год — 5000 млрд кВТ-час
• 1980 год — 8250 млрд кВТ-час
• 1990 год — 11800 млрд кВТ-час
• 2000 год — 14500 млрд кВТ-час
• 2005 год — 18138,3 млрд кВТ-час
• 2007 год — 19894,9 млрд кВТ-час
• 2013 год — 23127 млрд кВТ-час
• 2014 год — 23536,5 млрд кВТ-час
• 2015 год — 24255 млрд кВТ-час
• 2016 год — 24816 млрд кВТ-час
• 2018 год — 26614 млрд кВТ-час

Суть электричества, его открытие

Итак, суть электричества заключается в следующем: в составе атомов и молекул находятся так называемые элементарные частицы электроны и протоны. В центре атома находится ядро, состоящее из протонов и нейтронов.

Протоны — это частицы положительного заряда. Они по силе действия на другой заряд другой частицы могут отталкивать или притягивать её. Нейроны — это частицы нейтральные с точки зрения зарядов. Электроны вращаются на очень большой скорости вокруг ядра атома, и имеют отрицательный заряд. Количество элементарных частиц в атоме может быть разным в зависимости от конкретного вещества.

Суть электричества волновала человечество с античных времен. В VII веке до нашей эры) был такой философ Фалес Милетский, который впервые заметил некоторое электрическое явление. Если потереть о кусочек шерсти янтарь, то он начинает притягивать к себе имеющие небольшой вес предметы. Однако на этом развитие исследований в данной сфере почти на 2,5 тысячелетия остановилось. Продолжилось оно лишь в XVII веке. Сначала греческим философом был введен термин, затем начались активные изыскания по изучению природы электричества, возможностей его применения на благо человечества.

Наиболее значимые открытия и изобретения

• 1633 год – немецкий инженер Отто фон Герике изобретает первую в мире электростатическую машину, позволившую наблюдать различные виды взаимодействия электрических зарядов — их отталкивание и притягивание;
• 1729 год – английский ученый Стивен Грей в результате своих изысканий и экспериментов по передаче электричества на значительные расстояния обнаружил, что материалы, имеющие различную электропроводность неодинаково его пропускают через свою толщу;
• 1745 год – ученый из Нидерландов Питер ван Мушенбрук изобретает первый в мире накопитель электрического заряда (простейший конденсатор) – Лейденскую банку;
• 1800 год – итальянский ученый Алессандро Вольта изобрел первый источник тока – гальванический элемент, состоящий из круглых цинковых и серебряных пластин, сложенных поочередно столбиком и разделенных между собой смоченной в солевом растворе бумагой;
• 1820 год – датским ученым-физиком Хансом Эрстедом открыто электромагнитное взаимодействие между различными по знаку электрическими зарядами и заряженными частицами;
• 1831 год– Майкл Фарадей открывает такое явление, как электромагнитная индукция ;
• 1880 год– француз Пьер Кюри открывает эффект генерирования кристаллом электрического заряда при его сжатии или другом изменении.

Никола Тесла

На рубеже XIX – XX веков одним из самых известных и загадочных ученых, занимавшихся изучением того, что такое электричество, и создавшим множество изобретений был Никола Тесла. Он раскрыл суть электричества.

Никола Тесла — выдающийся учёный в области электричества

Никола Тесла – выдающийся ученый, внесший огромный вклад в изучение данного явления. Ему принадлежит более 1000 разнообразных изобретений, около 800 из которых он запатентовал. Наиболее значительными и важными изобретениями великого ученого являются:

1. Генератор высоких частот;
2. Индукционный асинхронный электродвигатель; Высокочастотный трансформатор;
3. Мачтовая антенна для передачи и приема радиосигналов.

А ещё Тесла был первым, кто разработал и выдвинул в практику правила техники безопасности при работе с электрическим током различной частоты и силы.

Об электроснабжении

Среди всего разнообразия, которое предлагает энергоснабжение, это, пожалуй, самая важная часть. Под электроснабжением понимается комплекс технических средств, а также организационных мероприятий, которые обеспечивают электроэнергией потребителей на основании заключенного договора. Оно может быть внутренним и внешним. В первом случае подразумевается наличие комплекса сетей и подстанций, которые находятся на территории потребителя. Внешнее электроснабжение – это сооружения, которые обеспечивают передачу электроэнергии от места подсоединения к энергосистеме до точки использования. Без всего этого, очень часто, не доступно множество иных благ. Например, вода, тепло, освещение, доступ в Мировую сеть, а также множество прочих, уже привычных вещей.

Применение величины

Согласно ГОСТу, кВт·ч — это основная единица для ведения учета количества применяющейся электрической энергии. Главное ее преимущество — удобство использования. Результаты при ее использовании получаются наиболее приемлемыми. Однако никто не запрещает при необходимости использовать и кратные единицы, например, мегаватт-час, гигаватт-час.

ГОСТом также установлены правила написания единицы измерения — «киловатт-час». Ее полное название необходимо писать с применением дефиса. Если используется краткое обозначение английскими или русскими буквами, то перед «h» и «ч» нужно ставить точку в середине строки. По сути, такая точка является знаком умножения.

Мощность приборов, работающих от электричества, а также потребляемую ими за час энергию принято указывать на их корпусе. При этом единица «ватт» может быть обозначена английской буквой — «W». Выбор той или иной производной единицы зависит от производителя.

Это могут быть кВт-часы, кВт или даже вольт-амперы. Например:

1. Если на корпусе микроволновой печи присутствуют обозначения «кВт», «kW» или «kVt», то по числу, расположенному перед ними, можно судить о тепловой мощности этого прибора.
2. Если же на корпусе присутствуют символы «кВт·ч» и «kW·h», то это значит, что производитель микроволновой печи решил указать электрическую мощность, которую потребляет прибор за определенный период своей работы.

Действие электрического тока, некоторые факты об электричестве

Как правило, электрический переменный ток, наиболее распространенный в быту, оказывает на человеческий организм негативное влияние. Степень которого зависит от значения такой его характеристики, как сила тока:

• При силе тока от 5 до 7 милиампер наблюдаются судороги в мышцах рук;
• Токи с силой от 8 до 25 милиампер приводят к появлению болевых ощущений, нарушению дыхания;
• Ток с силой 50-80 милиампер вызывает паралич дыхания и нарушение работы сердца;
• Ток с силой свыше 80 милиампер вызывает остановку сердца и паралич дыхания.
• Токи небольшой силы (до 1,5 милиампер) приводят к легкому дрожанию пальцев и не вызывают болевых ощущений.

Простые факты, как вырабатывается электричество

Чтобы добыть электричество из магнита от динамика, на него наматывают два медных провода. И два конца спаивают вместе, к оставшимся подсоединяют небольшую лампочку, светодиодную ленту. Для того, чтобы сделать источник питания для лампы накаливания на 220 В, нужно использовать более мощные и крупные магниты, толстые медные провода большого сечения. Самой древней батарейкой считается найденное при раскопках в Египте устройство, представляющее собой медный сосуд с вставленным в него железным стержнем, не касающимся стенок.

Интересный опыт проводили при дворе короля Людовика. Для того чтобы показать, как вырабатывается и протекает электричество, сделали взаимосвязь с Лейденской банкой и строем солдат. Взявшиеся за руки солдаты при этом образовывали ни что иное, как первую в мире полноценную живую электрическую цепь; Из-за большого количества смертей от даров молний в Италии в XVIII веке во многих европейских странах появилась очень странная мода на шляпки и зонтики с громоотводами; В скандинавских странах главный, порой и единственный, источник электроэнергии – это гидроэлектростанции. Благодаря таким станциям, в этих государствах очень низкий уровень загрязнения атмосферы.

Электричество: как это работает?

Никогда не помешает знать то, как работает привычное нам всем электричество

Во-первых это очень познавательно, а во-вторых ,это немаловажно для не только для расширения кругозора,но и для обеспечения собственной безопасности в современном мире, где достаточно опасная электроэнергия встречается почти на каждом шагу

Мифы и реальность

В специальной литературе и на просторах интернета ведутся оживленные дискуссии, возможна ли однопроводная передача электричества к потребителю. Мнения разделились на два противоположных лагеря.

Разберемся, где мифы и реальность. Изобретение Тесла доказывает возможность передачи электричества по одному проводнику. Однако, достоверных данных, подтверждающих это, нет. Поэтому вокруг изобретения существуют многочисленные догадки и слухи.

Опыты нашего соотечественника доказывают, что однопроводная передача энергии возможна. При этом Авраменко не только доказал такую возможность, он создал установку, которая позволяет передавать электричество по одному проводу.

Свое изобретение он открыл случайно, когда снимал нейлоновую рубашку возле выключенной настольной лампы. После случайного касания рубашкой лампы, она начала светиться.

Длительные эксперименты позволили изобрести «вилку Авраменко». Она представляет собой два диода и конденсатор. Как показано на схеме:

С ее помощью удавалось по одному проводу заряжать конденсатор, который питает нагрузку. В данном случае лампочку. Изначально применялся разрядник, в котором появлялись искры.

Частота разряда зависела от номинала конденсатора. На основании своего изобретения, Авраменко собирает схему и демонстрирует передачу электричества по одному проводу.

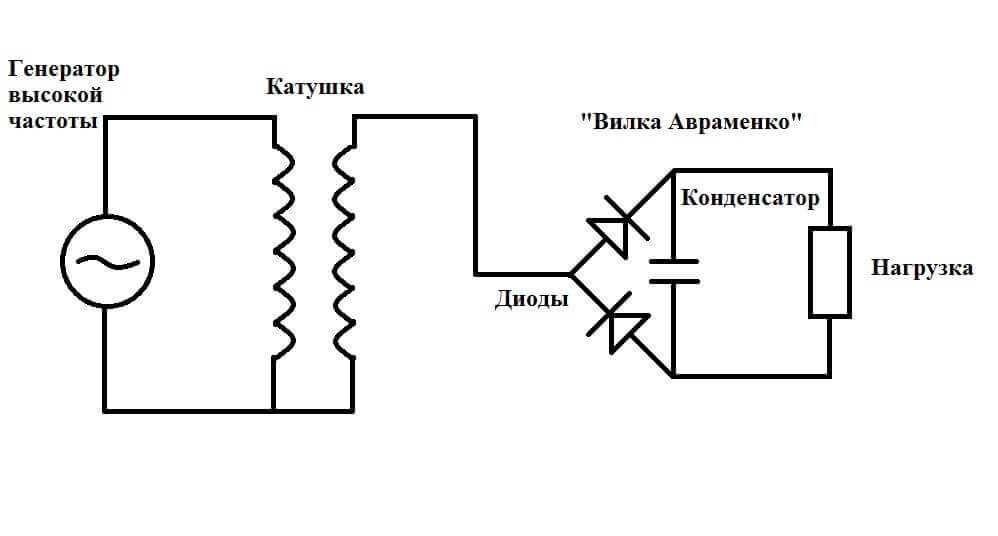

На рисунке снизу представлена схема однопроводной передачи электроэнергии:

Она состоит из генератора частотой 8 кГц, катушки, провода. Причем в опытах применялся не медный, а вольфрамовый провод. Во время опыта он не нагревался и не светился. Приемным элементом выступала «вилка Авраменко», к которой подсоединена нагрузка.

В этом случае электричество передается не по проводнику, а по поверхности провода. Поэтому он может быть очень тонким. Ограничение заключается в механической прочности. Он должен выдерживать атмосферные осадки и порывы ветра.

При такой подаче напряжения, провода не нагреваются. А это значит, что потери на большие расстояния будут незначительными. А поражение электрическим током человека, если он прикоснется к оголенному проводу, исключено. Т.к. в проводе отсутствует ток.

Кроме того, проводились опыты с перегоревшими лампами накаливания. При включении в сеть они загорались.

Использование схемы Авраменко позволяет исключить потери на нагрев проводов, что составляет 10-15%. При передаче электроэнергии традиционным способом, плотность тока составляет всего 6-7 А/мм2, а передача энергии по однопроводной линии позволяет увеличить этот показатель до 428 А/мм2 и это при мощности 10 кВт.

По схеме Авраменко были созданы многочисленные схемы с применением трансформатора. Например, как показано на рисунке снизу:

Где генератор ВЧ собран на транзисторе. Это открытие должно было перевернуть всю электро индустрию. Несмотря на высокий КПД установки и очевидные выгоды, этого не произошло.

Кроме этого Авраменко доказал, что для однопроводной передачи напряжения, совершенно не обязательно применять металлические провода. В качестве волновода можно использовать луч лазера, оптоволокно, электронные лучи, трубопроводы и т.д.

Т.е. для передачи энергии можно использовать любую изолированную токопроводящую среду. А это в свою очередь дает возможность изобрести многочисленные машины, где применяется этот эффект. Но это будущее.

Общие сведения

Название единицы измерения мощности электрического тока произошло от фамилии шотландского инженера-изобретателя Джеймса Уатта (1736−1819 гг.), который известен всему миру. Он изобрел паровую машину. Мощность электрического тока измеряется в ваттах (Вт).

Каждый электрический прибор обладает определенной мощностью и потребляет какое-то количество электрической энергии. Ее величина измеряется в ваттах, а для мощных потребителей — в киловаттах. Однако некоторые люди не понимают, что киловатт и киловатт-час являются двумя различными единицами измерения. В этом случае нужно рассмотреть физический смысл основных физических величин, определяющих их: силу тока, напряжение (разность потенциалов), сопротивление (электропроводимость), время работы электрооборудования.

Сила тока

Сила тока — количество электрического заряда, проходящего через проводник за единицу времени. Обозначается величина литерой «I» и измеряется в амперах. Она находится расчетным методом или измеряется при помощи электронно-измерительного прибора, который называется амперметром. Он подключается последовательно к нагрузке. Физический смысл силы тока в 1 А следующий: прохождение количества электрического заряда Qз, равное 1 кулону, через площадь поперечного сечения за 1 секунду. 1 Кл примерно равен 6,241*10 18 отрицательно заряженных частиц (электронов). Формула зависимости силы тока от Qз и времени (t) следующая: I = Qз / t.

Производные единицы измерения: 1 мА (0,001 А) и 1 кА (1000 А). Для удобства расчетов применяются сокращенные названия или аббревиатуры. Ток классифицируется на постоянный и переменный. Постоянный ток не изменяет направление протекания через проводник, но его амплитуда и величина могут меняться. Переменный ток изменяет направление и амплитуду по определенному закону. Его основной характеристикой является частота.

Согласно закону, происходит разделение на синусоидальный и несинусоидальный виды. В первом случае графиком является синусоида, которая зависит от амплитудного значения (Iмакс) и угловой частоты (w). Закон изменения тока с течением времени (t) записывается таким образом: i = Iмакс * sin (w * t). Параметр угловой частоты зависит от частоты тока (f): w = 2 * Пи * f. В этом соотношении величина Пи является значением, приблизительно равным 3,141592653589793238462643.

К току, изменяемому по несинусоидальному закону, относятся любые законы, в которых отсутствует функция синуса (sin). Очень часто в проектировании преобразователей можно встретить ток трапецеидальной и прямоугольной форм. Определить закон изменения электротока можно с помощью осциллографа, дающего его графическое представление. Необходимо учитывать, что ток является векторной величиной, поскольку имеет направление.

Разность потенциалов

Любое вещество состоит из атомов. Каждый атом обладает нейтральным зарядом и содержит элементарные или субатомные частицы: протоны, электроны и нейтроны. Суммарный положительный заряд протонов (Qp) и отрицательный заряд всех электронов (Qe) компенсируют друг друга (Qp = Qe). При воздействии на вещество внешних сил возможны случаи «захвата» атомом другого электрона, находящегося в составе другого атома. В результате чего атом, «захвативший» «чужой электрон», обладает отрицательным зарядом, поскольку в нем количество электронов преобладает над численным показателем числа протонов (Qe>Qp).

При потере или притяжении частицы образуется электромагнитное поле. Его составляющая зависит от заряда иона и бывает положительной или отрицательной. Разность между составляющими разноименных зарядов называется разностью потенциалов или напряжением. Чем больше разность, тем больше величина напряжения. Оно измеряется в вольтах (В, V) и обозначается буквой U. Замерять его значение можно с помощью вольтметра или осциллографа.

Электрический ток

Согласно школьного курса физики – это упорядоченное движение заряженных частиц. Заряженными частицами, в зависимости от среды распространения, считаются электроны или ионы. Для металлов эти частицы – электроны, для некоторых газов или электролитов – ионы. Считается что именно их движение и являются электрическим током.

Как известно, в мире физики, объекты, обладающие разностью зарядов притягиваются, чтобы достигнуть равновесного состояния. Этот факт отлично подтверждает всем известный эксперимент с эбонитовой палочкой. Таким образом, электрический ток — это поток электронов или ионов, стремящихся воссоздать равновесие в мире электрических зарядов.

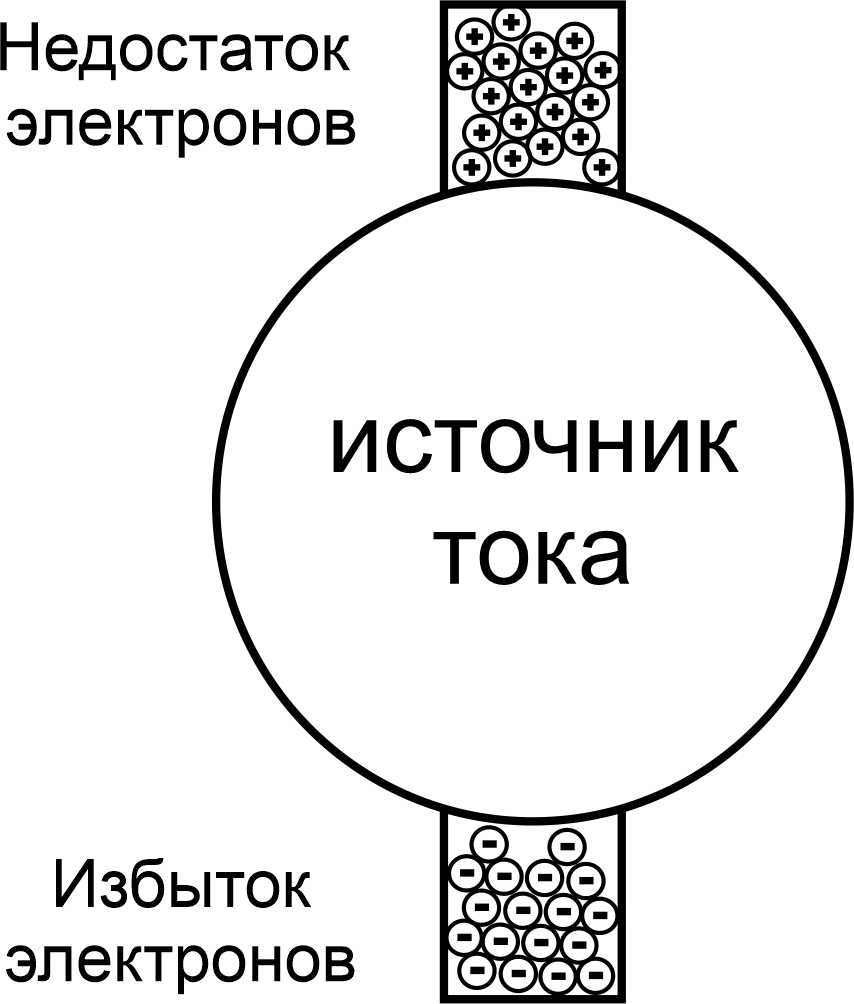

Не углубляясь в разновидности проводников, рассмотрим обыкновенные электрические провода и электроны, бегущие в них. Электроны заряжены отрицательно, значит их массовое скопление — это отрицательно заряженный объект. В то же время положительно заряженный объект — это место где имеется нехватка этих самых электронов, а значит скопление ионов (атомов с недостающими электронами). Так как природа стремится воссоздать равновесие, образуется поток электронов от минуса к плюсу.

Если природа стремится к равновесию, то отчего же образовались эти недостачи и излишки электронов?

Ответ довольно банален, за исключением некоторых природных явлений вроде молнии или статических разрядов. Люди их создают искусственно, чтобы пользоваться стремлением, или другими словами, силой природы прийти в равновесное состояние, в своих интересах. Как это происходит  подробно рассказано в статье про источники тока.

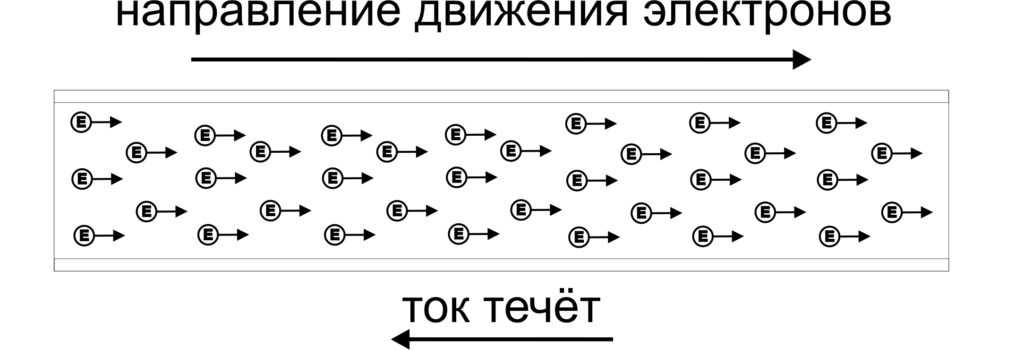

Маленькая особенность: так как само явление электричества было открыто гораздо раньше его природы (упорядоченного движения электронов в металлах), а раньше люди думали, что движутся положительно заряженные частицы), то принято считать, что электрический ток течет от плюса к минусу, хотя сейчас уже ясно, что всё происходит наоборот. В консервативном мире науки решили ничего не менять и продолжают пользоваться веками укоренившейся схемой.

Поняв, как всё это движется, можно попробовать разобраться, что нам даёт этот самый электрический ток. Прохождение электронов по проводнику сопровождается массой удивительных физических явлений, от простого нагревания проводника, до электромагнитного поля вокруг него, но обо всём по порядку.

Как известно, электроны очень маленькие и понаблюдать за ними даже через самый мощный микроскоп не удастся. Поэтому для понимания и визуализации такого действа как электрический ток, придумали очень удобное сравнение — сравнение с водопроводной трубой.

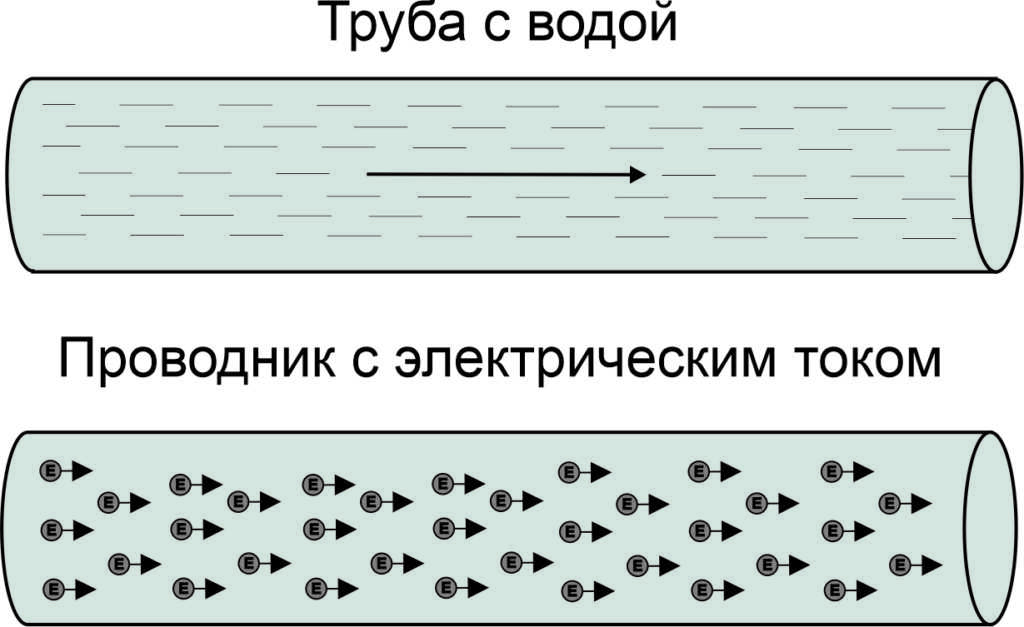

Итак, представим себе водопроводную трубу, она является проводником или просто проводом, очень близко не так ли? В этой трубе течет вода – капли которой очень похожи на электроны, текущие в проводах. Эту воду что-то толкает и ей что-то мешает.

Поток воды можно описать присущими ему свойствами, такими как давление и скорость, а характеристики трубы можно описать такими понятиями как её пропускная способность и сопротивление потоку воды.

По аналогии поток электронов, то есть электрический ток, можно описать такими характеристиками как электрическое напряжение (давление для воды) и сила тока (объём потока воды). Электрический проводник по аналогии с трубой можно описать таким свойством как сопротивление электрическому току (сопротивление потоку воды).

К примеру, тонкая труба может пропустить лишь небольшой поток воды, точно также, тонкий провод способен пропустить поток электронов только с небольшой силой тока. Тонкая струйка, вылетающая из водного пистолета, имеет большую скорость, но очень маленький объем воды, также искра, вылетающая из пьезоэлемента зажигалки, имеет высокое напряжение, но очень маленькую силу тока.

Представим себе огромную трубу диаметром в целый метр и из неё течет, а лучше сказать «вываливается» огромное количество воды, при этом давление в ней довольно низкое (единицы атмосфер), но поток воды просто огромен (сотни литров в секунду). Та же история с толстым проводом точечной электросварки, напряжение там невысокое (несколько вольт), но сила тока просто огромная (сотни ампер), в месте контакта плавится металл. Предположим, что на краю трубы есть кран и он закрыт, вода внутри есть, но она никуда не течёт. Тоже самое с проводником, если цепь от плюса к минусу разорвана, а воздух для электрического тока настолько же труднопроходимая среда, как кран для воды, то ток тоже никуда не течёт. Но электроны из проводника, как и вода из трубы, никуда не делись и напряжение, как и давление в трубе тоже осталось, нет только потока электронов, а значит сила тока равна нулю.

Кто является основоположниками науки об электричестве

В 1822 г.  Георг Ом обнаружил магнитный эффект электрического тока, проходящего через соленоид. Ампер предложил исследовать стальной сердечник, помещенный внутрь соленоида для усиления магнитного поля. В 1826 году Георг Ом открыл закон ома — взаимодействия между сопротивлением, силой тока и напряжением в электрической цепи.

Британский физик Майкл Фарадей в 1831 г. открыл электромагнитную индукцию — явление индукции, при которой в замкнутом проводнике возникает ток. Так были созданы генераторы и электродвигатели — основа электротехники. Его идея заключалась в том, что электричество переносится атомами материи. В период с 1834 до 1861 года появился электродвигатель с полюсным якорем. Устройство, созданное Борисом Якоби в 1834 г., стало первым в мире электродвигателем, приводившим в действие вращающийся вал.

Более ранние конструкции производили только колеблющийся или возвратно-поступательный якорь. Этот двигатель постоянного тока имеет два комплекта электромагнитов. Подвижный соленоид (3) установлен на роторе (2), а неподвижный соленоид — на статоре (1). Смена полярности осуществляется с помощью переключателя (4). Источником питания служит электрическая батарея (6) постоянного напряжения. В период между 1860 и 1887 годами разрабатывались двигатели с круговыми, неявно поляризованными якорями и постоянным моментом. В 1888 г. сербский ученый и изобретатель Никола Тесла получил патент на систему переменного тока с использованием двухфазного электродвигателя.

ФИЗИКА

Производство электрической энергии

В настоящее время в нашей стране большая часть электроэнергии производится на мощных электростанциях, на которых в электрическую энергию преобразуется какой-либо другой вид энергии.

В зависимости от вида энергии, которая преобразуется в электрическую, различают три основных типа электростанций: тепловые, гидро- и атомные электростанции.

На тепловых электростанциях источником энергии служит топливо: уголь, газ, нефть, мазут, горючие сланцы. Роторы электрических генераторов приводятся во вращение паровыми и газовыми турбинами или двигателями внутреннего сгорания. Наиболее экономичными являются крупные тепловые паротурбинные электростанции (ТЭС).

На тепловых паротурбинных электростанциях (рис. 3.35) в паровых котлах 1 химическая энергия топлива превращается в энергию пара 2. В турбинах 3 энергия пара преобразуется в механическую, а затем в генераторе 4, имеющем общий вал с турбиной, превращается в электрическую. От генератора энергия направляется на шины распределительного устройства станции. Отработанный пар из турбины поступает в конденсатор 5, который охлаждается проточной водой 6, и конденсат 7 в виде горячей дистиллированной воды возвращается в котел. Такие станции принято называть тепловыми конденсационными станциями.

Рис. 3.35

Тепловые конденсационные электростанции большой мощности обычно располагаются недалеко от источников топлива и крупных водоемов.

Коэффициент полезного действия ТЭС достигает 40%. Причем большая часть энергии теряется вместе с горячим отработанным паром. Специальные тепловые электростанции, так называемые теплоэлектроцентрали (ТЭЦ), позволяют значительную часть энергии отработавшего пара использовать для отопления и технологических процессов в промышленных предприятиях, а также для бытовых нужд (отопление, горячее водоснабжение). В результате КПД ТЭЦ достигает 60—70%. В настояш;ее время в нашей стране ТЭЦ дают около 40% всей производимой электроэнергии.

На гидроэлектростанциях (ГЭС) энергия движущейся воды в гидротурбине превращается в механическую, а затем в генераторе преобразуется в электрическую (рис. 3.36. Цифрами обозначены: 1 — генератор; 2 — трансформатор; 3 — турбина; 4 — лопатки направляющего аппарата). Мощность станции зависит от создаваемой плотиной разности уровней воды (напора) и от массы воды, проходящей через турбины в секунду (расхода воды). Гидроэлектростанции дают около 20% всей вырабатываемой в нашей стране электроэнергии.

Рис. 3.36

На атомных электростанциях (АЭС) технология производства электрической энергии почти такая же, как и на ТЭС. Разница состоит в том, что на АЭС энергию для преобразования воды в пар дает ядерный реактор.

Кроме мощных электростанций, находящихся в районах сосредоточения энергетических ресурсов (полноводные реки, природные запасы энергии в виде дешевых углей, торфа и т. д.), имеется группа станций местного значения. Они располагаются в непосредственной близости к потребителям. К ним относятся ТЭЦ, станции промышленных предприятий, городские, сельскохозяйственные, ветровые, передвижные и т. д.

Использование электроэнергии

Главным потребителем электроэнергии в нашей стране является промышленность, на долю которой приходится около 70% производимой электроэнергии. На фабриках и заводах, в шахтах и рудниках электродвигатели приводят в движение станки и различные механизмы. Около трети электроэнергии, потребляемой промышленностью, используется для технологических целей (электросварка, электрический нагрев и плавление металлов, электролиз и т. п.).

Исключительно важное значение имеет применение электрической энергии в сельском хозяйстве. Здесь электроэнергия используется для освещения, приведения в действие различных машин, а также аппаратов, применяемых для механической дойки, стрижки овец, пастеризации молока, приготовления кормов, на птицеводческих фермах и т. д

и т. п

д. и т. п.

Современное строительство немыслимо без использования электроэнергии, прежде всего, для приведения в действие подъемных механизмов и для электросварки.

Крупным потребителем электрической энергии является транспорт: железнодорожный и городской (метро, троллейбус, трамвай).

Без электроэнергии не будет работать телефонная и телеграфная связь, радио,телевидение.

Электрическая энергия используется в автоматике и вычислительной технике. О применении электроэнергии для освещения жилищ, предприятий, учреждений, уличного освещения, а также в быту (электроплиты, холодильники, стиральные машины, пылесосы, электробритвы и другие электробытовые приборы) знает каждый.

Список использованной литературы

Веников В. А., Дальние электропередачи, М.– Л., 1960;
Совалов С. А., Режимы электропередач 400–500 кв. ЕЭС, М., 1967;
Бессонов, Л.А. Теоретические основы электротехники. Электрические цепи : учебник / Л.А. Бессонов. — 10-е изд. — М. : Гардарики, 2002.
Электротехника: Учебно-методический комплекс. /И. М. Коголь, Г. П. Дубовицкий, В. Н. Бородянко, В. С. Гун, Н. В. Клиначёв, В. В. Крымский, А. Я. Эргард, В. А. Яковлев; Под редакцией Н. В. Клиначёва. — Челябинск, 2006-2008.
Электрические системы, т. 3 – Передача энергии переменным и постоянным током высокого напряжения, М., 1972.
Яворский Б. М., Детлаф А. А., Справочник по физике для инженеров и студентов вузов, М.: Наука, — 2-е изд., — 1964, — 848с.
Автомобильный справочник BOSCH. Перевод с англ. Первое русское издание. – М.: За рулем, 2002. – 896 с.
Доцент кафедры МСА Кузнецов М.И., Краткий конспект лекций по курсу «Электромеханические системы». – Пермь, 2001.
Богданов К.Ю., Физика. 11 класс. Учебник. — М.: Просвещение, 2010. — 208 с.
Мякишев Г.Я., Буховцев Б.Б., Сотский Н.Н., Физика. 11 класс. Учебник.19-е изд. — М.: Просвещение, 2010. — 399 с.Электрические сети, оборудование, документация, инструкцииПрактическая электроникаЭлектротехникаШкола для электрикаФизический портал для школьниковМозговой штурм трансформатораЭлектротехнический портал для студентов ВУЗов и инженеров
