Лекция 1. классификация механического оборудования (2 часа)

Общее устройство кузова

Чтобы разобраться, из чего состоит кузов легкового автомобиля, следует рассмотреть основные детали, которые входят в его устройство. Для более простого понимания, устройство кузова автомобиля можно условно разделить на три отсека. Из чего же состоит кузов? Общая схема расположения частей следующая:

• моторная зона – предназначена для расположения силового агрегата и дополнительно выполняет функцию пассивной безопасности автомобиля;
• пассажирская часть – нужна для размещения пассажиров и органов управления автомобилем;
• багажный отсек – используется для багажа;

Рассмотрим, из чего состоит каждый из этих элементов более подробно.

Моторная часть состоит из следующих основных деталей:

• передние верхняя и нижняя поперечины;
• фронтальные лонжероны;
• нижняя поперечина для расположения двигателя.

Схема расположения деталей пассажирского отсека легкового авто следующая:

• нижняя передняя балка под лобовым окном;
• передняя и задняя поперечины крыши;
• боковой лонжерон крыши;
• передние, боковые и задние стойки;
• пороги;
• днище;
• усиливающие конструкции днища.

В других источниках названия деталей кузова могут незначительно отличаться, однако сути дела это не меняет. Приведенная схема позволяет в общих чертах разобраться, из чего состоит кузов и каково его устройство.

Все части пассажирского отсека легкового авто имеют необходимую жесткость, которая обеспечивает надежное крепление облицовочных и функциональных деталей. Помимо этого устройство пассажирской части делается таким образом, чтобы обеспечить максимальную пассивную защиту в случае боковых столкновений.

Устройство кузова легковых машин зависит от модели, производителя и других деталей. Однако в большинстве серийно выпускаемых машин схема расположения кузовных деталей примерно одинакова. Резкое отличие имеют только спортивные автомобили и прототипы концептуально новых моделей, произведенных в количестве нескольких единиц. Кузов таких машин может иметь иную конструкцию.

Правила работы с грузоподъемными машинами и механизмами

К работе по подъему грузов допускаются агрегаты, у которых есть зарегистрированный допуск к эксплуатации. Документ оформляется на основании комплекса проведенных испытаний. Оператор должен иметь соответствующую техническую подготовку, пройти инструктаж

Особое внимание уделяется грамотной фиксации подвешенной конструкции, подъёмного навесного механизма. При отсутствии постоянного крепления контроль положения во время перемещения выполняется напрямую стропальщиком, оператором, грузчиком

Для слаженной работы каждого из специалистов в условиях действующей стройки или производства часто используются заранее оговоренные сигнальные жесты.



В отдельных случаях возникает необходимость в дополнительной защите подвешенного товара от возможных повреждений, механических воздействий (особенно часто такие ситуации происходят при работе с веществами, которые представляют повышенную химическую, врыво-, пожароопасность). При автоматизации техники алгоритм движения зависит от параметров и свойств материала, особенностей технологического процесса.

Техника безопасности

Стандартные требования безопасности в работе с грузоподъёмными механизмами вне зависимости от их конструктивных особенностей и сферы использования – допуск лиц старше 18 лет в спецодежде, средствах индивидуальной защиты после прохождения обучения, инструктажа, сдачи экзаменов на наличие необходимых для выполнения поставленных задач навыков. Также необходимо выполнить следующие действия:

• проверить исправность узлов агрегата, приспособлений для захвата;
• убедиться в том, что уровень освещения достаточен для работы;
• использовать для обвязки стропы, которые соответствуют по своим параметрам весу перемещаемых конструкций;
• транспортировку мелких товаров выполнять в контейнере;
• не оставлять подвешенными конструкции на время перерыва;
• не допускать поднятия конструкций, которые примёрзли к земле, забетонированы, засыпаны землёй;
• выдерживать при подъёме минимум 0,5 м до самой высокой точки стационарных конструкций по траектории движения;
• не допускать перемещения над людьми.

После окончания выполнения запланированных работ крюк поднимают, выключают рубильник. Грузозахваты убирают в место, предназначенное для хранения. При выявлении любых неисправностей, о них сообщают сменщику или мастеру цеха.

Механические чудеса прошлых столетий

Расцвет механики как науки произошел в век бурного развития математического естествознания. Именно с XVII столетия начали сформировываться основные законы классической механики. С наступлением средних веков работа человеческой фантазии не остановилась. Немало гениев изобретали механических кукол, нередко музыкальных, которые подражали движениям людей. Создание самостоятельно движущейся куклы могло занимать несколько лет, поэтому изобретение обычно спонсировали представители элиты и высшего сословия. Изобретатели же стремились оживить искусственного человека силой достижений механики и человеческого разума.

Настоящим произведением механического искусства можно считать и творения мастеров викторианской эпохи. Причем все они создавались без применения привычных нам современных технологий.

По обнаруженным эскизам специалист по изобретениям Марио Таддеи уже в наше время сделал полностью функциональную копию робота Леонардо.

Гениальный изобретатель

Гениальный художник, ученый и изобретатель Леонардо да Винчи славится своими механизмами, на многие столетия опережающими его время. В конце XV века он разрабатывал человекоподобный механизм, одетый в металлические рыцарские доспехи. Благодаря сложному механизму средневековый робот мог бы имитировать человеческие движения – садиться, вставать, двигать конечностями и шеей, открывать и закрывать рот. В дальнейшем итальянский художник разрабатывал чертежи механических животных для развлечения монархов и элиты. Так, в честь короля Франциска I был создан механический лев.

При приветствии монарха лев сошел со своего места, его грудь раскрылась, а в ней оказалось множество лилий, которые считались символом Франции.

Деревянный жук

В середине XVI ст. английский математик и астролог Джон Ди создал удивительный деревянный механизм в виде насекомого. Жук, который действительно мог летать, был запущен в зал во время театрального представления. В результате зрители были шокированы увиденным, а создателя сразу заподозрили в использовании черной магии. До конца жизни Джона Ди преследовала слава чародея и чернокнижника.

Автоматические механические дети

Во второй половине XVIII века талантливый швейцарец – часовщик Пьер Жаке Дро, изобрел трёх автоматонов, которые выполняли разные задачи. Каждая кукла запрограммирована выполнять определенные действия и является высшей степенью мастерства.

• Рисовальщик – симпатичный мальчик, который с помощью настоящего карандаша может нарисовать портреты двух французских королей и Марии-Антуанетты, собаку или купидона в повозке, запряженной бабочкой.
• Музыкант – это прекрасная хрупкая девушка, красиво играющая на клавесине. Она не только нажимает всеми десятью пальчиками на клавиши, но и имитирует дыхание посредством движения грудной клетки, а также способна переводить взгляд. Выступление завершается реверансом исполнительницы.
• Писатель – самый сложный механизм, состоящий из 4 тыс. деталей, также сделан в виде мальчика, который, используя настоящее перо и чернила, пишет любой выбранный текст, состоящий из 40 букв, располагающихся в 3-х строчках.

Самое удивительно, что и сегодня человекоподобные куклы, как и почти 250 лет назад, остаются в прекрасном рабочем состоянии.

Удивительные жакемары

Помимо удивительных «автоматонов», стремительно развивалось и часовое ремесло

Особенно заслуживают внимание сложные механические часы с жакемарами. Движущиеся фигурки людей и животных на циферблате наручных хронометров были неотделимы от механизма для индикации времени с помощью звуковых тональностей – репетира, отбивающего временные промежутки при нажатии на кнопку

Впервые фигуры мужчины и женщины из бронзы появились на башне во французском городке Диджон.

Создатель бронзовой четы, которые каждый час оповещают окрестности внушительным звоном, ударяя молоточком в колокол, стал искусный мастер Жакемар. Его имя и стало названием изобретения, копируемого в дальнейшем по всему миру.

Компоновка кузовов

Несущая часть автомобиля может состоять из рамы и кузова, только кузова или быть комбинированной. Кузов, который выполняет функции несущей части, так и называется несущим. Именно такой тип наиболее распространен на современных автомобилях.

Также кузов может быть выполнен в трех объемах:

• однообъемный;
• двухобъемный;
• трехобъемный.

Однообъемный выполняется как цельный корпус, который объединяет отделение для двигателя, пассажирский салон и багажный отсек. Такая компоновка соответствует пассажирским (автобусы, микроавтобусы) и грузопассажирским автомобилям.

Двухобъемный имеет две зоны пространства. Пассажирский салон, объединенный с багажником, и моторный отсек. К такой компоновке относятся хэтчбек, универсал и кроссовер.

Трехобъемный состоит из трех отсеков: пассажирского, отсека для двигателя и багажного отделения. Это классическая компоновка, которой соответствуют седаны.

Компоновка кузовов

МАРКИРОВКА МАШИН И МЕХАНИЗМОВ

В основу обозначений положена смешанная буквенно-цифровая система.

Левая часть обозначения — буквенная — состоит из трех-четырех букв. Первая буква соответствует наименованию изделия (П -привод, М -машина и др.), вторая-назначению изделия (У — универсальный, О — очистительный, К — комбинированный, В — взбивальный, Т — тестомесильный, М -моечный, И — измельчительный), третья буква соответствует наименованию вида энергии или основному технологическому процессу (Э — электрический, О -овощной, М — мясной, В — вибрационный).

Правая часть обозначения — цифровая: служит показателем основного параметра изделия (производительность, вместимость рабочей камеры и др.) и отделяется от левой части при помощи дефиса. Основные параметры изделий указывают по верхнему (максимальному) пределу. Если машина выпускается в модернизированном варианте,
после основного ее параметра проставляется шифр, обозначающий модернизацию (М, M l, М 2).

Примеры маркировки машин: МОК-250 — машина для очистки картофеля и
корнеклубнеплодов производительностью 250 кг/ч; ММУ-1000- машина моечная универсальная производительностью 1000 тарелок/ч; МИМ-500 — машина для измельчения мяса производительностью 500 кг/ч.

Электрооборудование

• аккумуляторную батарею;
• генератор;
• систему зажигания;
• световую оптику и систему освещения салона;
• приводы электродвигателей вентиляторов, стеклоочистителей, стеклоподъёмников и других устройств;
• обогрев стёкол и салона;
• всю электронику автоматической коробки передач, бортового компьютера и защитных систем (ABS, SRS), управления двигателем и других;
• гидроусилитель руля;
• противоугонную сигнализацию;
• звуковой сигнал.

https://youtube.com/watch?v=LaEVsfJUpFU

Это неполный перечень устройств, входящих в электрооборудование авто и потребляющих электроэнергию.

Устройство кузова автомобиля и всех его составных частей необходимо знать каждому водителю, чтобы поддерживать машину всегда в исправном состоянии.

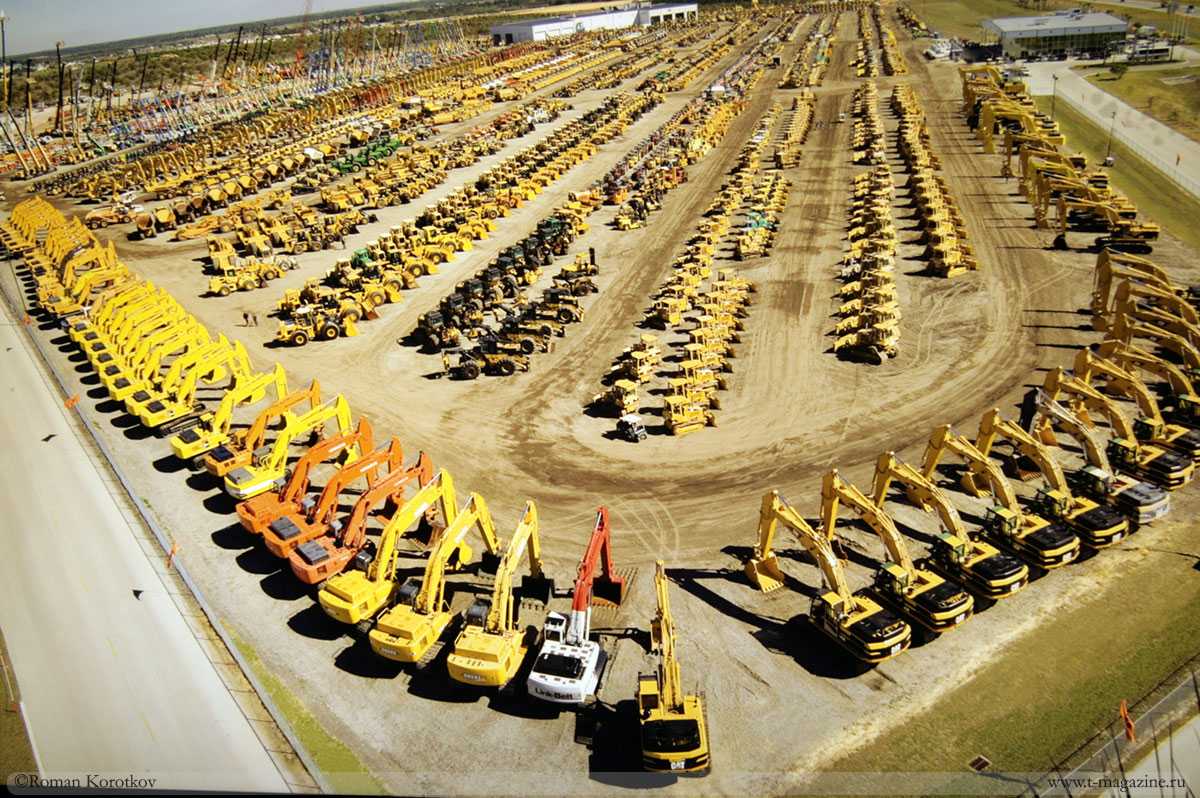

Общая классификация

Из-за большого разнообразия машин, классификация строительной техники сложная и многоуровневая. Для начала её подразделяют на машины и оборудование, а также по четырём основным критериям:

• специализация;
• тип привода;
• способ передвижения;
• тип машин.

По специализации строительную технику можно разделить на специализированную – предназначенную для определённого вида работ и универсальную – способную совмещать несколько функций. Например, башенный кран может выполнять только грузоподъёмные функции, в то время как одноковшовый гидравлический экскаватор может рыть траншею или котлован, измельчать материал с помощью специальных ковшей-дробилок, заниматься сносом старых, ветхо аварийных зданий и сооружений с помощью гидроножниц или гидромолота.

По типу привода есть техника с автономным питанием и зависимым. К автономным силовым установкам относятся бензиновые и дизельные двигатели внутреннего сгорания, аккумуляторные электрические машины, техника с газомоторным двигателем. Зависимые источники – это электропитание от стационарной сети (одно- или трёхфазной), гидравлической системы отдельных машин, с применением пневмопривода.

Строительная спецтехника включает машины, которые устанавливаются стационарно – такие как бетонные заводы или пристяжной башенный кран, а также передвижную технику на разных типах движетелей. Строительные машины могут быть на колёсном, гусеничном или рельсовом ходу, передвигаться не только по земле, но и по водной поверхности (например, земснаряды) или по воздуху – например, дроны для геодезических работ.

Жесткость

Жесткость – это свойство кузова автомобиля сопротивляться динамическим и статистическим нагрузкам в процессе эксплуатации. Она напрямую влияет на управляемость.

Жесткость зависит от типа кузова, общей геометрии, количества дверей, размера машины и окон. Большую роль также играет крепление и положение лобового и заднего стекол. Они могут увеличить жесткость на 20-40%. Для большего увеличения жесткости устанавливаются различные распорки-усилители.

Наиболее устойчивыми считаются хэтчбеки, купе и седаны. Как правило, это трехобъемная компоновка, которая имеет дополнительные перегородки между багажным отделением и двигателем. Недостаточную жесткость показывают кузова типа универсал, пассажирский, микроавтобус.

Есть два параметра жесткости – на изгиб и на кручение. На кручение проверяют сопротивление при давлении в противоположных точках относительно его продольной оси, например, при диагональном вывешивании. Как уже было сказано, современные автомобили имеют цельный несущий кузов. В таких конструкциях жесткость обеспечивается главным образом за счет лонжеронов, поперечных и продольных балок.

ПЛАН ЛЕКЦИИ

1. Классификация оборудования
2. Общие сведения о машинах и механизмах
3. Требования, предъявляемые к машинам и механизмам
4. Виды передач.
5. Правила эксплуатации технологических машин
6. Маркировка машин и механизмов

Развитие предприятий общественного питания, повышение качества приготовляемой пищи и обслуживания посетителей тесно связано с научно-техническим прогрессом, который в данной отрасли представляет собой совершенствование всего
технологического процесса — от движения продуктов и товаров со склада до реализации готовой продукции.

Совершенствование технологического процесса непосредственно зависит от материально-технической базы предприятия и технической оснащенности предприятия, во многом повышает производительность труда, способствует поэтапному разделению труда, облегчает трудоемкие и тяжелые операции, повышает культуру обслуживания посетителей.

Технологическое оборудование предприятий общественного питания делится на основные виды:

• Холодильное. Предназначено как для продолжительного, так и для кратковременного хранения сырья, продуктов, напитков и кулинарной продукции собственного приготовления.
  Устанавливается в складских, производственных, торговых помещениях.

• Производственное. Подразделяется в зависимости от способа воздействия на продукт на механическое и тепловое. Предназначено для производства продукта с новыми качественными характеристиками.
  Устанавливается в производственных, торговых помещениях.

• Весоизмерительное. Служит для взвешивания сырья, продуктов, кулинарной продукции и напитков.
  Устанавливается в складских, производственных, торговых (барная стойка) помещениях.

• Для расчёта с посетителями. Служит для расчёта с посетителями и обеспечения учёта товарооборота. Устанавливается в торговых помещениях (залах, барах, буфетах).





















• Моечное. Предназначено для мытья кухонной, столовой посуды и столовых приборов, а также для мытья продуктов, рук. Устанавливается в моечных столовой посуды, производственных цехах.

• Вспомогательное. Служит для работы на нём работников производства, хранения продуктов, полуфабрикатов, кулинарной продукции, кондитерских изделий, блюд, напитков, а также хранения малогабаритного оборудования, инвентаря, аксессуаров и др. К вспомогательному оборудованию относятся производственные столы, табуреты, полки, стационарные и передвижные стеллажи из металла.

• Офисное. Служит для организации административно-управленческой службы.
  К нему относится компьютерная оргтехника, средства связи, множительная техника и др.

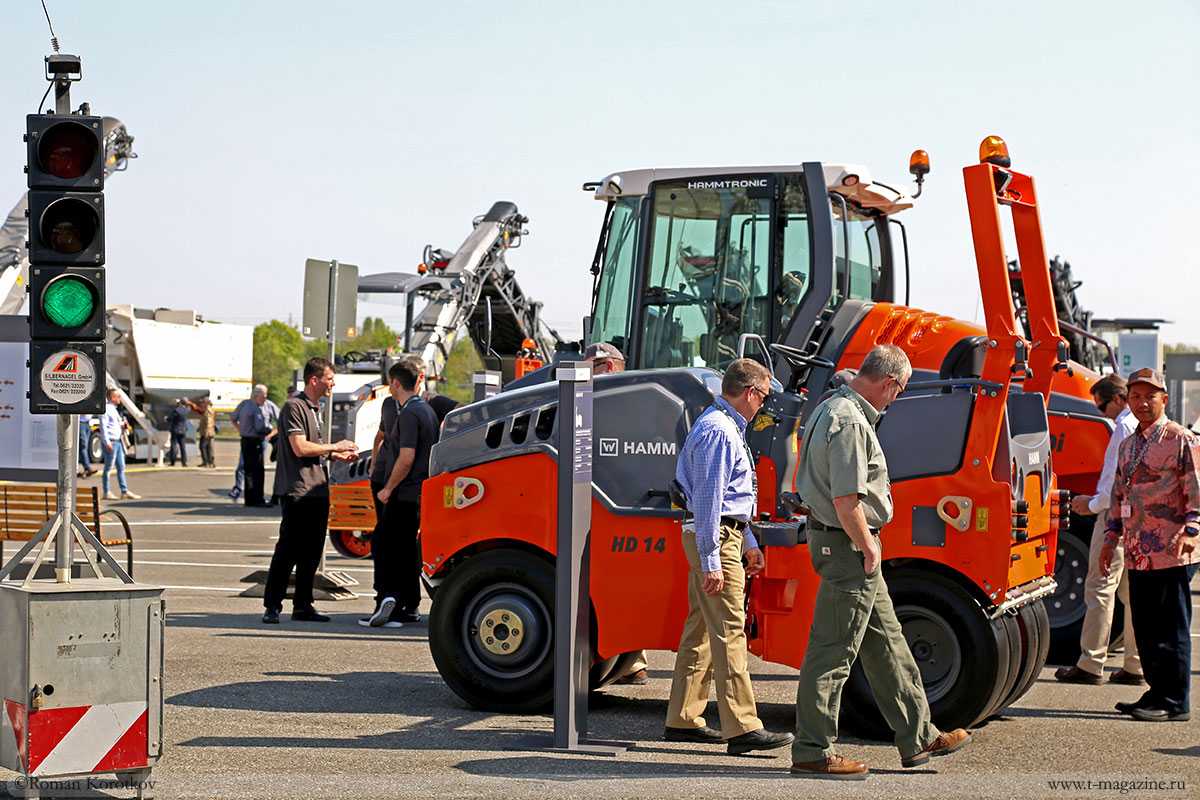

Характеристики спецтехники

Рассмотрим на какие общие характеристики стоит обратить внимание, приобретая технику на стройку, для дорожных, земляных и прочих работы:

1. Габаритные размеры являются, пожалуй, одним из первых показателей, которые нужно учитывать. Например, крупная строительная техника вряд ли подойдёт для работы внутри двора.
2. Мощность и/или грузоподъёмность.
3. Собственный вес техники.
4. Универсальность машины. Например, экскаватор с быстросъёмным разъёмом для навесного оборудования более эффективен, когда планируется частая замена рабочего инструмента.
5. Степень новизны. Более современные модели техники, как правило, отвечают более требовательным запросам покупателей. Рынок спецтехники развивается исходя из этих самых запросов.

КЛАССИФИКАЦИЯ МЕХАНИЧЕСКОГО ОБОРУДОВАНИЯ

Механическое оборудование предназначено для изменения внешнего вида продукта.
Обеспечивает очистку, протирание, измельчение, нарезку, перемешивание, взбивание, рыхление, транспортировку.

По функциональному назначению оборудование, применяющееся в предприятиях общественного питания, можно разделить на группы — механическое и тепловое.

Механическое: универсальные приводы; машины для обработки овощей; (очистительные, сортировочные, моечные, резательные, протирочные); машины для
обработки мяса и рыбы (мясорубки, фаршемешалки, рыхлители мяса, котлетоформовочные); машины для кондитерского цеха (просеиватели, тестомесительные, взбивальные); машины для нарезки гастрономических товаров; (хлеборезка, колбасорезка, маслоделители); машины для мытья посуды;
подъемно-транспортное оборудование; весоизмерительное оборудование; контрольно-кассовые машины.

Тепловое: варочные аппараты; жарочно-пекарное оборудование; многофункциональное
оборудование; универсальное тепловое оборудование (плиты); водогрейное оборудование; оборудование раздаточных линий.

По структуре рабочего цикла технологические машины бывают:

а) непрерывного действия. Обрабатываемый продукт поступает непрерывно в рабочую камеру, перемещается вдоль нее с одновременным воздействием рабочих инструментов
и выгрузкой конечного продукта (например мясорубка).

б) периодического действия. Обработка продуктов осуществляется в одном замкнутом объеме с прерыванием цикла для выгрузки обработанного продукта и загрузки новой
порции.

По степени автоматизации и механизации технологические машины классифицируют на группу:

а) неавтоматизированные технологические машины, т.е. такие, в которых загрузка, некоторые операции, выгрузка выполняется вручную.

б) полуавтоматизированные, то есть такие, в которых технологические операции выполняются машиной, а вспомогательные (загрузка и выгрузка) – вручную.

в) автоматические действия. Все операции выполняются машиной.

По виду обрабатываемого сырья оборудование предприятий общественного питания классифицируют на группы:

а) машины для обработки овощей и картофеля.

б) машины для обработки мяса и рыбы.

в) машины для приготовления кондитерского сырья.

г) машины для обработки теста и полуфабрикатов.

д) машины для нарезки хлеба и гастрономических товаров.

Общее устройство автомобиля

Основными составными частями в конструкции автомобиля, как мы уже писали выше, являются:

1. Двигатель;
2. Кузов;
3. Шасси;
4. Электрооборудование.

Все они состоят из множества отдельных элементов, деталей, узлов и агрегатов.

Двигатель – это сердце автомобиля. Он является источником механической энергии и приводит наше авто в движение. Наибольшее распространение в автомобилестроении получили двигатели внутреннего сгорания и дизельные моторы. Однако в последние годы все большую популярность завоевывают автомобили, оснащенные электрическими и гибридными двигателями.

Кузов автомобиля может иметь рамную и безрамную конструкцию. Как правило, в современных легковых автомобилях рама отсутствует, а все узлы и агрегаты крепятся непосредственно к кузову. Именно поэтому такой кузов называют несущим – данное конструкторское решение устройства автомобиля позволяет максимально снизить его массу. Советуем также ознакомиться с классификацией автомобилей по типу кузова.

Шасси автомобиля заслуживает отдельного внимания. Оно представляет собой множество механизмов, в задачи которых входит передача крутящего момента от силового агрегата (двигателя) к ведущим колесам, передвижение автомобиля и управление им. Эти группы механизмов называются трансмиссия, ходовая часть и механизм управления автомобилем.

• Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам, тем самым, позволяя изменять крутящий момент по величине и направлению. Трансмиссия двухосного автомобиля с передним расположением двигателя и приводом на задние колеса обычно состоит из таких механизмов: сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси.
• Ходовая часть автомобиля состоит из рамы или несущего кузова, переднего и заднего мостов, подвески (рессоры и амортизаторы), колес и шин. Подробнее о видах и типах подвесок автомобилей.
• Механизм управления автомобилем состоит из рулевого управления и тормозной системы (с барабанными и дисковыми тормозами). Он позволяет изменять направление и скорость движения автомобиля, останавливать его и удерживать на месте.

Кроме вышеперечисленных узлов, агрегатов и механизмов абсолютно все автомобили оснащены электрооборудованием, состоящим из источников и потребителей электрического тока.

Электрооборудование автомобиля запускает и дает возможность работать двигателю, освещает и обогревает салон машины, позволяет без проблем передвигаться в темное время суток и в непогоду, поддерживает противоугонную систему, заботиться о нашей с вами безопасности на дороге, превращает автомобиль в концертный зал или даже в кинотеатр, и выполняет множество других полезных и очень важных функций.

Двигатель внутреннего сгорания (ДВС)

Основной элемент авто. Функция – приводит авто в движение.

Машины оснащают бензиновыми, дизельными моторами и электродвигателями.

ДВС, работающие на бензине или дизеле, состоят из: блока и головок цилиндров, распредвала, выхлопной системы, впускной системы (для подачи воздуха), карбюратора, инжектора.

Ремонт и обслуживание

Выполнение ремонта и техобслуживания грузоподъёмных агрегатов жёстко регламентировано ПБ 10-382-00 в соответствии с проектной документацией и техническими условиями, которые предоставляются заводом-изготовителем

Особое внимание уделяется используемым материалам. Их качество должно быть подтверждено сертификатом, выводом отдела входного контроля после проведения испытаний

Сварка металлоконструкций выполняется согласно госстандарту. К работе допускаются специалисты, которые подтвердили соответствующую квалификацию. При выборе сварочных материалов необходимо учитывать, что они должны соответствовать по их механическим свойствам (прочности, вязкости, угол загиба, относительное удлинение) основным элементам. Если требуется соединение двух разных материалов, за основу берут параметры с большим пределом прочности.

При сварке деталей грузоподъемных машин исключают воздействие сторонних неблагоприятных факторов. Если требуется выполнение работ на открытых площадках, потребуется выдерживание требований специальной технологии. Контроль качества полученных соединений заключается в проведении измерений, механических испытаний. Не допускаются свищи, смещения кромок, непроваренные участки, трещины, другие дефекты. Задействуют метод неразрушающего контроля.

Периодическое освидетельствование выполняется частично с периодичностью до 1 года, в полном объёме – до 3 лет. Если агрегат используется редко, указанный срок может быть увеличен до 5 лет. Внеочередное освидетельствование может потребоваться после реконструкции, капремонта, замены несущих конструкций, замены стрелы. При этом проводится осмотр всех механизмов и узлов, их статические и динамические испытания.
