Карусель смерти: пулемет гатлинга

Принцип действия

Первый пулемет Гатлинга произвел настоящий фурор. Многие даже представить не могли, что можно с таким изяществом решить проблему скорострельности и перезарядки. Принцип работы пулемета Гатлинга настолько прост, что странно, что до него не додумались ранее самые известные оружейники мира. Для своего орудия в качестве средства подачи очередного патрона в ствол доктор выбрал вращающийся цилиндр. Он подвел его к ударно-спусковому механизму, что ускоряло произведение выстрелов. Пулемет Гатлинга 1862 года имел 6 стволов. Они прикреплялись к особому роторному блоку. В его пазах были размещены 6 затворов. Пулемет Гатлинга, устройство которого было до банальности элементарным, позволил иначе взглянуть на возможности скорострельности. При вращении роторного блока каждый ствол, в котором был свой затвор, проходил по кругу 6 этапов:

• открытие затвора;
• извлечение гильзы;
• досылание нового патрона;
• закрытие затвора;
• подготовка;
• выстрел.

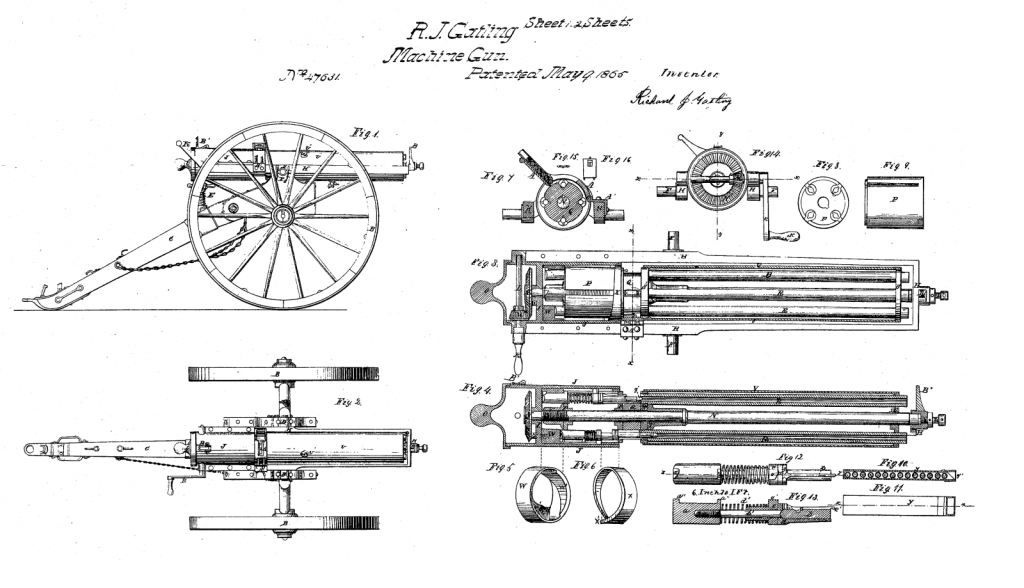

Пулемет Гатлинга, чертежи которого имеются в нашем обзоре, просто поражает своей исключительной простотой и эффективностью. Именно поэтому и спустя полтора века после его изобретения военные не потеряли к нему свой интерес. Пулемет системы Гатлинга сейчас можно встретить на вооружении многих армий мира. Их устанавливают на бронетехнику, транспорт, летательные аппараты, суда и используют вручную.

Mars in Libra: his ability to take action

No one can say that you are particularly aggressive, Richard Jordan Gatling! Actually, it takes a great deal for you to become able to express your anger because you belong to the wavering type and you are not prone to risk-taking; you loathe violence and you would rather not intervene than start a conflict. Moderation and the happy medium in all things are your favourites. One of the only areas that makes you wage war is injustice, whether you are the one who is stricken or whether it is someone who is helpless. In this particular field, as in that of sexuality, you are not impulsive and you appreciate it very much when your partner shows the way, preferably with much serenity and gentleness. Actually, the form and characteristics of your sexuality depend on the rest of your personality.

Advertisements

Тактико-технические характеристики

Рассмотрим основные параметры «классического» пулемёта Гатлинга образца 1874 года. Сравним его с самым первым «Максимом» калибра.450

«Максим» имел меньший темп стрельбы, но этот темп не зависел от усталости стрелка. Ленты с патронами были удобнее и надёжнее чем длинные кассеты, и тем более, чем барабаны Бродвелла.

Ограниченная эффективность использования «картечниц» связана была, по-видимому, вот с чем. Как и митральезы, их пытались применять, как артиллерию на больших расстояниях. Отсюда и установка на неповоротливые лафеты, и сам термин «картечница» – пулемётные очереди видели, как аналог залпам картечи.

Только практика продемонстрировала, что лучше всего такое оружие проявляет себя именно как мобильное, пехотное. Пулемёт Максима, отличаясь меньшей массой, на эту роль подходил лучше.

Пулемёты Гатлинга к началу 20 века уже считались устаревшими, и вряд ли кто-то всерьёз ожидал, что оружие, работающее по такому принципу, вновь будет создаваться. Хотя потенциальная скорострельность такой системы была продемонстрирована ещё самим изобретателем, понадобилась она только в середине 20 века. С того времени и поныне потомки конструкции Гатлинга используются в качестве авиационного и зенитного оружия.

Автоматическая-механическая зарядка

Неудобство ручной установки заряда в дуло, существенно тормозило стрельбу. Конструкторам оружия потребовалось почти 400 лет, чтобы развитие пошло дальше. Примерно в середине 19 века, бельгийский оружейник по фамилии Монтиньи придумал заряжать патроны с казенной части при помощи кассеты. Последние представляли собой стальные плитки с отверстиями, в которые вставлялись унитарные патроны. Которые, кстати, тогда только изобрели. Успешность данной идеи подтверждает факт, что, начиная с 1859 года, такими пулеметами начали комплектовать подразделения французской армии.

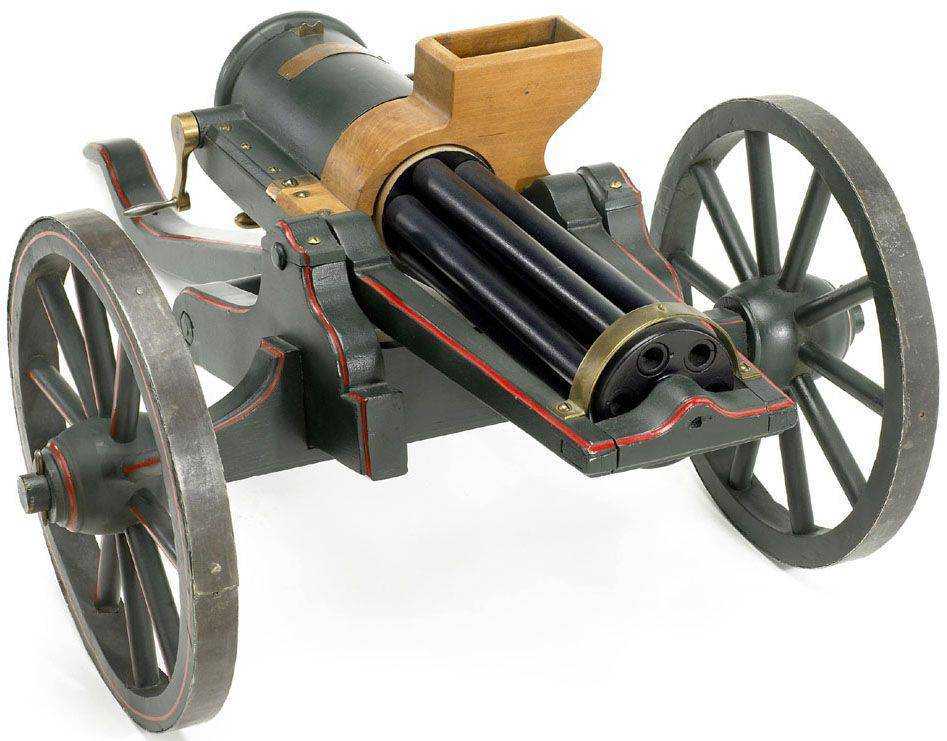

Картечница Р. Гатлинга

В России аналогичные оружейные системы называли картечью. Оптимально рассчитанная длина ствола и густота дульных отверстий, способствовали направлению полета пули, обеспечивали кучность. В то время такое вооружение являлось революционным. Вместе с тем имелись множественные недостатки. Главной негативной стороной был усиленный расход боеприпасов. С этим решили бороться поочередным использованием группы стволов. То есть вначале выстреливали из одних, потом – из других.

Пушка Р. Гатлингом

Первый пулемет состоял из:

1. Станины со стволом;
2. Рычага перезарядки (1);
3. Магазина (2);
4. Патронника (3);

С чего все начиналось

Вторая половина XIX века ознаменовалась стремительным прорывом в оружейном деле. Это объяснялось в первую очередь развитием промышленной базы, появление новых технологий в области металлообработки. Появились реальные технические возможности создавать новые образцы оружия, в котором стало возможным реализовать придуманные и разработанные системы перезарядки. Унитарный патрон открыл перед оружейниками новые горизонты, дав возможность перейти к конструированию многозарядного огнестрельного стрелкового оружия. Во Франции оружейник де Реффи пошел другим путем, создав митральезу. Его детище имело целых 25 стволов калибром 13 мм, неподвижно закрепленных на лафете. Скорострельность митральезы составляла 5-6 выстрелов в минуту. К слову сказать, появившиеся к тому времени нарезные ружья и штуцеры стреляли почти с такой же скоростью, поэтому особого фурора французское изобретение в войсках не произвело.

Изобретение Ричарда Гатлинга имело принципиально другую схему. Высокая скорострельность достигалась не за счет увеличения количества стволов, а за счет усовершенствованного зарядного механизма. История появления пулемета Гатлинга достойна книжного романа, однако если говорить сухими цифрами статистики, оружие стало плодом реализации новаторских идей, возникших у изобретателя. Его изобретение заключалось в использовании в конструкции револьверного принципа. В патенте, который был выдан 4 ноября 1862 года на имя Ричарда Гатлинга, так и указывалось – Revolving Battery Gun (револьверная батарея). Изюминка конструкции заключалась не в наличии нескольких стволов, расположенных по револьверной схеме, а в принципе заряжания. Следует отметить, что револьверный принцип уже тогда широко применялся в конструкции ручного стрелкового оружия. Револьверы к тому времени уже были знакомы в войсках. У Гатлинга кардинально отличалась система подачи патронов. Новинкой был и механизм выброса отстрелянных гильз.

Стволы, соединенные в единый блок, проворачивались вокруг своей оси. С каждым поворотом отдельный ствол оказывался в верхней точке, где и происходило заряжание. Патроны под собственной тяжестью попадали в ствол, а под воздействием ударника происходил выстрел. Последующее проворачивание ствольного барабана, повторяло процесс перезарядки в том же порядке, но уже с новым, свободным стволом. После каждого выстрела и проворачивания, ствол оказывался в нижней точке, где и происходила экстракция гильзы. Вращение ствольного барабана осуществлялось вручную при помощи шестерного механизма. Работа стрелка сводилась к простой физической работе, связанной с вращением рукоятки. Назвать такую систему автоматической можно только с большой натяжкой, однако сам факт того, что процесс заряжания и экстракция гильзы происходили без участия человека, является явным техническим прорывом.

Для сравнения, первые автоматические системы перезарядки показывали явные признаки несовершенства. В данном случае механический способ подачи боеприпасов выглядел надежнее, к тому же показанные результаты были достаточно высокими. Темп стрельбы, который демонстрировал пулемет Гатлинга для того времени был очень высоким — до 200 выстрелов в минуту. Подтверждением тому являлся быстрый перегрев стволов во время стрельбы. Система охлаждения была построена на эффекте вращения стволов. Однако имелся у конструкции весомый недостаток. Используемый в то время черный дымный порох не позволял в полной мере использовать достигнутый результат со скорострельностью. Дымный порох сильно загрязнял после себя каналы ствола, поэтому после непродолжительной стрельбы каждый ствол нуждался в чистке.

Пистолет Гатлинга

Гатлинг изобрел пистолет Гатлинга после того, как заметил, что большинство солдат, сражавшихся в Гражданской войне , погибли от болезней, а не от огнестрельных ранений. В 1877 году он писал: «Мне пришло в голову, что если бы я мог изобрести пулемет, который благодаря своей скорострельности позволил бы одному человеку выполнять столько же боевых обязанностей, сколько сотне, то он в значительной степени вытеснил бы пулемет. необходимость больших армий, и, следовательно, подверженность сражениям и болезням значительно уменьшилась бы».
Пистолет был основан на сеялке Гатлинга. Рабочий прототип был разработан в 1861 году. В 1862 году он основал Gatling Gun Company в Индианаполисе, штат Индиана .продавать ружье. Первые шесть серийных орудий были уничтожены во время пожара в декабре 1862 года на заводе. Все шесть из них были изготовлены за счет Гатлинга. Неустрашимый Гатлинг организовал производство еще тринадцати на шрифтовой фабрике в Цинциннати. Хотя пистолет был разработан во время Гражданской войны, он мало использовался. Править Это отчасти потому, что Гатлинга обвиняли в том, что он медноголовый из-за его корней в Северной Каролине , но это так и не было доказано. Гатлинг никогда не был связан с правительством или вооруженными силами Конфедеративных Штатов , а также не жил на Юге во время Гражданской войны, хотя генерал Бенджамин Ф. Батлер купил 12, а адмирал Дэвид Диксон Портер купил одно, только в 1866 году правительство США официально приобрело пушки Гатлинга. В 1870 году он продал свои патенты на пистолет Гатлинга компании Colt . Гатлинг оставался президентом компании Gatling Gun Company до тех пор, пока она не была полностью поглощена Кольтом в 1897 году. В 1893 году Гатлинг запатентовал пистолет Гатлинга, в котором ручной кривошипный механизм был заменен электродвигателем , относительно новое изобретение в то время. скорострельность 3000 выстрелов в минуту. Пистолет Гатлинга с ручным приводом был объявлен армией США устаревшим.в 1911 году. Править Десятилетия спустя механическая концепция была возрождена и объединена с электрическим приводом в M61 Vulcan . Эта пушка породила множество вариаций калибра до 37 мм и до 5,56 мм , предлагая также версии с газовым приводом.

The Sun in Virgo: his will and inner motivations

Psychologically speaking, your nature is nervous and secondary. Before you take action, you cautiously ponder over things and you review any possible alternative and reaction. You strive systematically to find the best possible response to any given problem. You are a perfectionist above all and you have no rest until you optimize a situation, in each and every area, be it professional, pragmatic, aesthetic or in pleasure. You do not accept spontaneity and, to fully enjoy life and go further, you consider that demanding the best is the least you can do, even though it is detrimental to the rough force associated with your instinct. The intellectual element intervenes before both the physical ones and your feelings: it is one of the essential clues to understanding your personality.

As you are born under this sign, you are cerebral, clear-sighted, focused on details and on numbers, analytic, serious, competent, reasonable, modest, tidy, organized, spruce, industrious, provident, honest, loyal, reserved, shy, helpful, willing to progress, talkative, perfectionist, logical, hardworking, tactful, patient, precise, concrete, spiritual. You can also be narrow-minded, calculating, irritating, petty, pernickety, hung up, anxious, cold, repressed or sarcastic.

In love, Sir, your inner self is different from what you seem to be: you are sensual and affectionate and you find it hard to show it because your nature is to be cautious, reserved and analytical. You think too much, which gives you a cold and distant look. However, it is a mask that you wear and take around with you. As soon as you feel in confidence, you become able to take off the mask and to reveal your true face. You are critical and perfectionist and you must be cautious enough to keep your comments to yourself, especially in this particular area.

In the fields of sex and affection, real confidence is an imperative pre-requisite. Otherwise, it is impossible for you to show your true self and to remove the mental screen that proves so efficient in other areas, but that is very burdensome and inhibiting in the private sphere.

When you manage to do so, you become a charming, sensual and endearing partner and you communicate easily thanks to Mercury who rules your sign.

You are loyal, organized, conformist, more suited for celibacy. But once you take your decision, you are quiet and tidy and you will bring up your children according to the best traditional principles.

Because Virgo is a dual sign, there may be two marriages, or there may be a love affair in parallel.

Биография

Ричард Гатлинг родился в округе Хертфорд (штат Северная Каролина) в семье фермера. С детства увлекался изобретательством.
В возрасте 21 года Гатлинг создал винт новой конструкции для пароходов, не зная, что такое изобретение уже было запатентовано всего за несколько месяцев до того Джоном Эрикссоном. Живя в Северной Каролине, он работал в офисе канцелярии округа, некоторое время преподавал в школе и стал торговцем. В возрасте 36 лет Гатлинг перебрался в Сент-Луис, штат Миссури, где работал в магазине весовых товаров и изобрёл сеялку для риса и сеялку для пшеницы. Введение этих машин во многом способствовало коренным переменам в сельском хозяйстве страны. После перенесённой оспы Гатлинг стал интересоваться медициной. В 1850 году закончил медицинский колледж в Цинциннати, штат Огайо, получив звание доктора медицины. Тем не менее он никогда не занимался врачебной практикой; его больше интересовала карьера изобретателя. В начале Гражданской войны Гатлинг жил в Индианаполисе, штат Индиана. Там он посвятил себя совершенствованию огнестрельного оружия. В начале 1850-х годов у Гатлинга был достаточно успешный бизнес, и он женился на Джемайме Сандерс, дочери видного врача Индианаполиса; невеста была на 19 лет моложе жениха. Они сыграли свадьбу 25 октября 1854 года. Младшая сестра Джемаймы — Зерельда — была супругой губернатора штата Индиана Дэвида Уоллеса. Активный член его масонской ложи, Гатлинг стал членом № 23 ложи Центра.

4 ноября 1862 года он получает патент на многоствольное скоростное оружие Revolving Battery Gun. Особенностью изобретения стала предложенная револьверная схема расположения стволов, оригинальный механизм подачи патронов и выброса гильзы.

В течение своей жизни Гатлинг запатентовал множество разнообразных изобретений — для улучшения туалетов, велосипедов, паровой очистки сырой шерсти, пневматики и во многих других областях. В 1891 году он был избран первым президентом Американской ассоциации изобретателей и производителей и занимал этот пост шесть лет. Часть своего немалого состояния он истратил на инвестиции, но был ещё достаточно богат на момент смерти.
В последние годы Гатлинг вернулся в Сент-Луис, штат Миссури, чтобы создать новую компанию по производству своих паровых плугов или тракторов. Приехав в Нью-Йорк к дочери и посетив своё патентное агентство, Гатлинг умер в её доме 26 февраля 1903 года. Он похоронен на кладбище Кроун Хилл в Индианаполисе, штат Индиана.

Журнал Scientific American опубликовал некролог, в котором были и такие слова:

Во время Второй мировой войны Военно-морской флот США отдал дань вкладу и памяти изобретателя — эскадренный миноносец типа «Флетчер» DD-671 был окрещён в его честь: USS Gatling.

Первая демонстрация и медленное продвижение

Первый пулемет Гатлинга был продемонстрирован в 1862 году в г. Индианаполисе. Поначалу он был ненамного лучше, чем оружие других изобретателей. Свое настоящее преимущество пулемет Гатлинга смог продемонстрировать только после того, как в нем были использованы биметаллические патроны с заостренной пулей и капсюлем, вставленным при изготовлении. Несмотря на то что такие боеприпасы были изобретены за несколько лет до появления пулемета Гатлинга, ими пользовались крайне редко. Только в 1866 году изобретатель — полковник Э. Боксер — добавил к такому патрону капсюль, расположенный по центру. Одобрение Гатлинга такие боеприпасы получили только спустя пять лет, когда изготовленные из медной проволоки трубочки, прикрепленные к основанию, доказали свою состоятельность в скорострельной стрельбе.

Белорусский берсерк

В белорусских краях представили один из первых наземных роботизированных боевых комплексов страны со звучным именем «Берсерк» и не менее громким вооружением — двумя спаренными четырёхствольными авиационными пулемётами ГШГ-7,62.

Это уже второй вариант наземного дрона. Первый — «Богомол» — имел на вооружении четыре ПТУР. «Берсерк», судя по всему, должен прикрывать противотанкового собрата.

По уверениям разработчиков, боевой робот не только сможет вести огонь по пехоте врага на расстоянии до двух километров, но и сбивать дроны на высоте до трёх. Правда, максимальную дальность ГШГ всегда заявляли в тысячу метров… но не будем придираться. В военное время значение синуса может достигать и трёх.

Историческая справка[править]

Родоначальником всех многоствольных стреляющих штук являются «органы» — конструкции, состоящие из некоторого числа стволов (от 3 до 20 и более), соединённых вместе на одной раме. Названы так они были за сходство с одноимённым духовыми инструментом из множества труб. «Органы» позволяли с достаточно хорошей (по тем временам, естественно) точностью плюнуть во врага прицельным залпом, выкосив сразу целый ряд — но крайне медленно заряжались и требовали весьма нетривиального обслуживания. Тем не менее, они применялись где-то с XIV века и окончательно вымерли лишь с появлением хорошей картечи.

Следующим шагом стало появление в конце XVIII века английских пепербоксов («перечниц») — многоствольных дульнозарядных пистолетов с вращающимся ствольным блоком и одним курком. Для перезарядки стрелок брался рукой за стволы и поворачивал блок примерно так, как крутят ручную мельницу для перца — отсюда и название. Поначалу пепербоксы проходили по разряду оружейной экзотики, но затем, с появлением капсюлей и механизма вращения ствольного блока (примерно такого же, как в револьвере) из них получилось годное оружие самообороны для штатских. Военных «перечницы» разочаровали: высокий темп стрельбы — но долгая и хитроумная перезарядка, а также большая тяжесть и неудобный прицел. Вдобавок уже начали появляться револьверы — а барабан с шестью каморами всё же легче и удобнее, чем шесть полноценных стволов.

Затем появилось порождение сумрачного французского гения — митральеза (буквальный перевод — «картечница»). Она родилась уже в XIX веке, когда выяснилось, что нарезная пуля летит дальше, чем картечь — и обнаглевшую вражескую пехоту и кавалерию безнаказанно можно лишь гвоздить ядрами, а на дистанции картечного выстрела мерзкие враги уже начинают отстреливаться и косят пушкарей почём зря. Митральеза представляла собой блок из некоторого количества стволов (обычно 25), соединённых вместе и заряжавшихся с казённой части унитарными винтовочными патронами, заранее вставленными в единую обойму. В итоге получилась осовремененная версия средневекового органного орудия. Тем не менее, боевое применение митральез особо никого не впечатлило, а вскоре появившиеся шрапнельные заряды похоронили и эту конструкцию. Несколько эффективнее батареи митральез были на море как способ поучить вежливости излишне расхрабрившиеся миноносцы, минные катера и прочую военно-морскую мелочь с торпедами — однако и там «сегментные снаряды» к обычным орудиям оказались полезнее. Впрочем, слово забыто не было: до сих пор французы словом «mitrailleuse» называют любой вид пулемёта.

Но затем в 1862 году доктор Ричард Джордан Гатлинг запатентовал «револьверное батарейное орудие». Эта штуковина имела шесть стволов, которые специальной ручкой крутил один из членов расчёта, патроны сами падали из бункера — и в результате получалась немыслимая по тем временам скорострельность в 200 выстрелов в минуту (позднее удалось довести при стрельбе короткими очередями до 1000, а с введением электропривода — и до 3000). Оружие стреляло, пока не кончались патроны или не клинил из-за перекоса гильзы механизм, при этом пока вращался блок, выстреливший ствол успевал остыть — и потому огонь можно было вести непрерывно до полного исчерпания боеприпасов.

Оружие получилось мощное, скорострельное… и не слишком удобное на поле боя. Чудовищный темп огня тогда никому особо был не нужен, для боя запросто хватало и 300—400 выстрелов в минуту — а вскоре появившиеся пулемёты Максима и других конструкторов были компактнее и обслуживались всего двумя пулемётчиками. Тем не менее, полностью «гатлинги» не вымерли: как оказалось, они очень удобны в авиации и ПВО — там, где требуется как можно скорее отправить врагу побольше свинцовых гостинцев, пока он не улетел куда-то по своим делам. Нашлось им место и на флоте — причём там калибр начал расти вплоть до того, что «гатлинги» из пулемётов превратились в скорострельные корабельные пушки.

Словом, многоствольные системы по-прежнему востребованы там, где скорость стрельбы важнее веса и необходимости во внешнем питании для двигателя. А вот ручных «гатлингов» не было, нет и не надо. Почему — посмотрим далее.

Совсем недобрый доктор

Ричард Джордан Гатлинг родился в 1818 году в семье обычного фермера. С детства мальчик проявлял тягу к технике и увлекался изобретательством. Уже в тринадцать лет он сделал сеялку новой конструкции и даже получил на нее патент. Позже он окончил медицинский колледж, однако не перестал заниматься разработкой разных механических диковинок. На счету Гатлинга несколько видов сеялок и гребной винт оригинальной конструкции.

Однако главный свой проект он сделал несколько позже: в 1862 году Гатлинг получил патент № 36836 на новую скорострельную малокалиберную пушку, которая навсегда оставила его имя в истории оружия.

Новый смертоносный пулемет – довольно странное изобретения для врача, но у Гатлинга на этот счет было свое объяснение. Он мечтал создать новое скорострельное оружие, которое бы позволило одному человеку заменить на поле боя сотню солдат. По его мнению, это позволило бы отказаться от огромных армий и существенно уменьшить количество жертв в войнах. Подобная логика выглядит «немного» странной. После смерти изобретателя американский журнал Scientific American выпустил некролог, в котором были следующие слова: «Этот человек не имел себе равных по доброте и сердечности. Ему казалось, что если война сделается еще более ужасной, то народы потеряют, наконец, охоту прибегать к оружию».

Нельзя сказать, что Гатлинг первым додумался до идеи многоствольного стрелкового оружия, она была известная еще со Средних веков. После изобретения картечи многоствольные орудия канули в Лету. Однако во второй половине XIX века повышение скорострельности стрелкового оружия опять стало актуальным. Дело в том, что дистанция эффективной стрельбы картечью составляла 500-700 метров, но на таком расстоянии артиллеристы уже были уязвимы для прицельного огня новейших дальнобойных винтовок. Одним из вариантов решения проблемы стала митральеза, которая имела несколько десятков неподвижных оружейных стволов. Но такие установки были очень громоздки и много весили, нужно было принципиально другое решение.

Основной заслугой Гатлинга было не изобретение многоствольного оружия (оно было давно известно) и даже не расположение стволов «по-револьверному» (такая схема давно использовалась в ручном огнестрельном оружии), а создание принципиально новой конструкции подачи патрона и экстракции гильз.

Следует отметить, что первая картечница Гатлинга использовала не унитарные патроны, а специальные стальные картриджи, в которые вставлялся бумажный патрон и капсюль. Такая система вполне эффективно работала, но была крайне неудобной. Заряды для пулемета приходилось снаряжать вручную, они много весили, также их приходилось постоянно чистить от порохового нагара.

Поэтому уже в 1863 году Гатлинг переделал свой пулемет под стрельбу унитарными патронами, что было намного дешевле и удобнее. В это время в США продолжалась Гражданская война, и изобретатель предложил свое детище северянам. Несмотря на успешную демонстрацию, оружие так и не было принято в эксплуатацию, хотя несколько образцов пулемета все-таки попали на фронт и весьма неплохо себя показали.

Эти пулеметы использовали не только на суше, их устанавливали и на военные корабли. Позже «гатлинги» начали успешно продавать в другие страны: ими заинтересовались в Англии и в России. Британцы использовали пулеметы во время подавления восстания в Египте (1883 год), с их помощью они устроили для повстанцев настоящую кровавую баню. В России пулеметы системы Гатлинга были переделаны под патрон «берданки » и приняты на вооружение.

Следует отметить, что многоствольные системы были весьма популярны во второй половине XIX века. По стопам Гатлинга пошло немало конструкторов-оружейников, подобную схему использовали не только для создания новых пулеметов, но и при разработке пушек небольшого калибра. Типичным примером является пушка Гочкиса (пять 37-мм стволов), которая долгое время эксплуатировалась на российском флоте . Да и сам пулемет Гатлинга неоднократно подвергался модернизации, совершенствованием этого оружия занимались во многих странах мира.

Однако в 1883 году мир узнал имя еще одного американца – Хайрама Максима и познакомился с его изобретением. После этого звезда «гатлинга» постепенно начала закатываться. Новые одноствольные пулеметы использовали бездымный порох, были легче, скорострельнее и проще в производстве.
